Page ref: 78

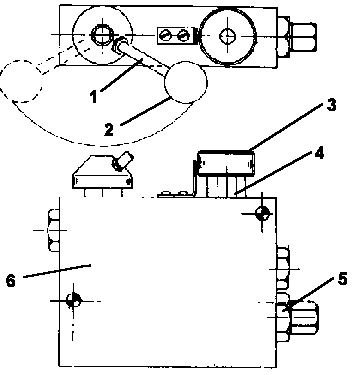

PTO control valve (manual)

1

Lever



2

Knob



3

Speed control knob



4

Speed control cartridge assy

a) 50 lpm (std)
b) 10 lpm (TMA4 etc)

5

Releif valve

a) assembly
b) Stem
c) Spring
d) Needle
e) O ring

6

Pto control valve

a) assy
b) Exchange unit
